設備工作原理

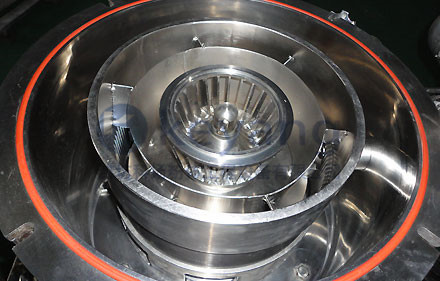

物料由加料系統均勻的送入粉碎室受到高速旋轉的粉碎盤的強烈沖擊，同時受到離心力的作用，與粉碎齒圈發生碰撞，受到剪切、摩擦、碰撞等多種綜合力的作用，使物料粉碎，被粉碎的物料隨氣流運動到分級區，通過變頻調節的分級輪，對粗細物料進行分離，符合細度要求的產品隨氣流進入旋風收集器和除塵器收集，粗物料返回分級區二次粉碎。
設備優勢
●粉碎分級一體化設計，通過調整分級輪獲得理想的產品粒度。
●結構緊湊、占地面積小，裝機功率低、應用范圍廣，性價比高。
●可以根據物料的特性，粉碎部件靈活改變（棒狀、錘頭、齒狀等）獲得不同的粉碎力，提高粉碎效率。
●適應于D50 2~75um之間的產品粉碎。
特點：
1、真正符合新版符合GMP、C-GMP、FDA認證要求
2、可按ISO、DIN、IDF、SMS、3A、JIS標準制造
3、內含分級裝置，粒度調整靈活，結構合理分級精確
4、世界頂級數控機床（美國HARDINGE）加工的密封體系，確保設計性能的體現
5、人性化設計，易拆裝、易清洗、無任何死角
6、熱敏性物料設計低溫深冷粉碎工藝
7、易燃、易爆、易氧化物料可做惰性氣體閉路循環保護粉碎
8、西門子PLC自動控制系統，操作簡單方便
設備參數
| 型號/參數 | CJL-280S | CJL-350S | CJL-510S | CJL-760S | CJL-1000S | CJL-1250S | |
配 套動 力(kw) | 粉碎盤 | 7.5 | 11~15 | 22~30 | 45~55 | 90~110 | 132~160 |
分級葉輪 | 1.5 | 2.2 | 4~5.5 | 7.5~11 | 15 | 18.5~22 | |
喂料器 | 0.55~1.1 | ||||||
轉速(r/min) | 粉碎盤 | 7500 | 6200 | 4200 | 2800 | 2100 | 1700 |
分級葉輪 | 500~4500 | 500~4000 | 400~3000 | 300~2500 | 250~2000 | 200~1600 | |
喂料器 | 20~100 | ||||||
最大處理風量(m3/h) | 700 | 900 | 3000 | 5400 | 10000 | 15000 | |
粉碎粒度(um) | 5~300 | 10~300 | |||||
產 量(kg/h) | 2~100 | 10~400 | 15~600 | 30~1200 | 60~1500 | 300~3000 | |
注：產品與原料的粒度、比重、水分、流動性等指標密切相關，以上僅供選型參考。
工藝流程圖
